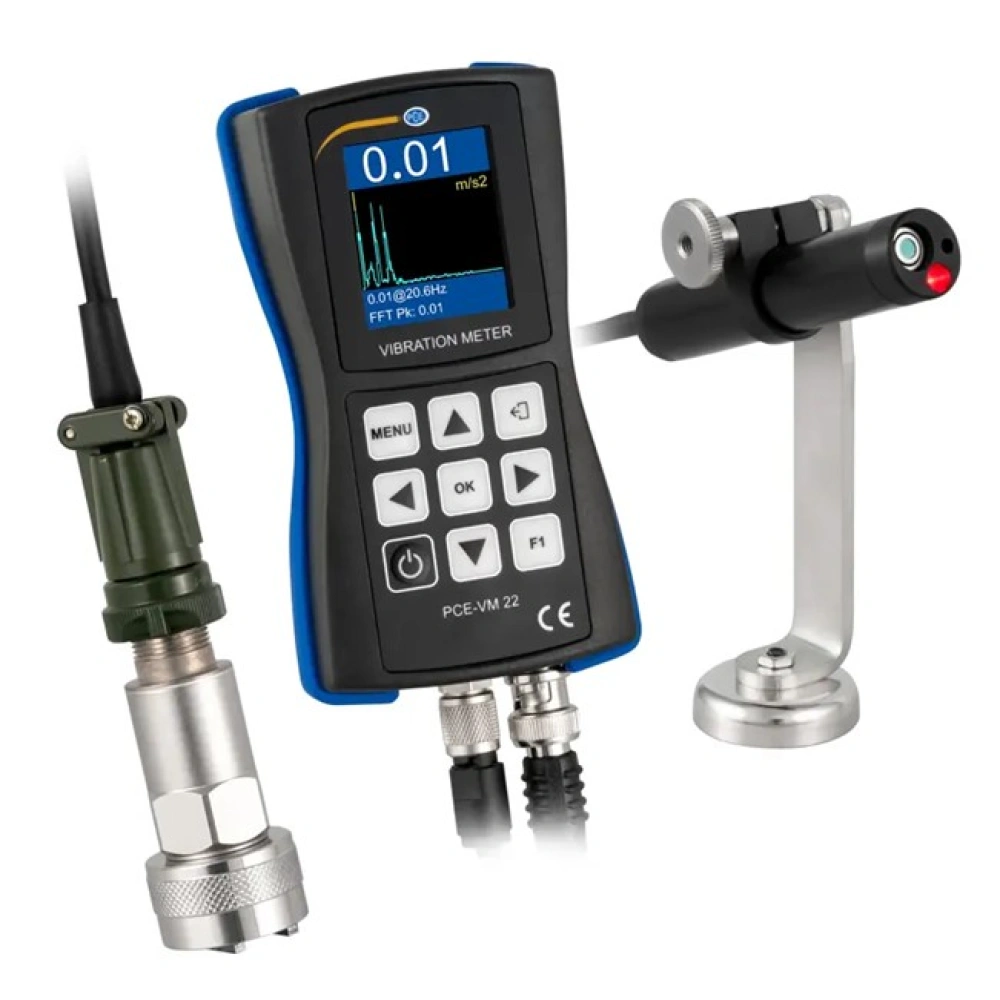

Accelerometru PCE-VM 22
Accelerometru PCE-VM 22
Accelerometru cu memorie de date de 4 GB / Analiză FFT / Afișaj forme de undă / Contor de temperatură cu infraroșu / Domeniu de măsurare 0 ... 200 mm/s² / Durată de viață a bateriei 8 ore /
Interfață micro USB / Suport magnetic / Măsurare optică a vitezei
Accelerometrul are un domeniu de măsurare de 0 ... 200 m/s² pentru accelerație. Pe lângă accelerație, contorul de vibrații poate măsura și viteza, deplasarea, frecvența și o măsurare ISO 18016-3. În timpul măsurării vibrațiilor, o vizualizare FFT este afișată simultan pe contorul de vibrații. Prin apăsarea unui buton, este posibil să comutați de la analiza FFT la vizualizarea efectivă a undei a vibrației. Acest lucru face posibilă analiza și evaluarea unei vibrații și mai bine cu ajutorul contorului de vibrații. Suportul magnetic al senzorului de vibrații al contorului de vibrații este proiectat astfel încât să poată fi atașat la curburi cu o rază minimă de 20 mm / 0,78".

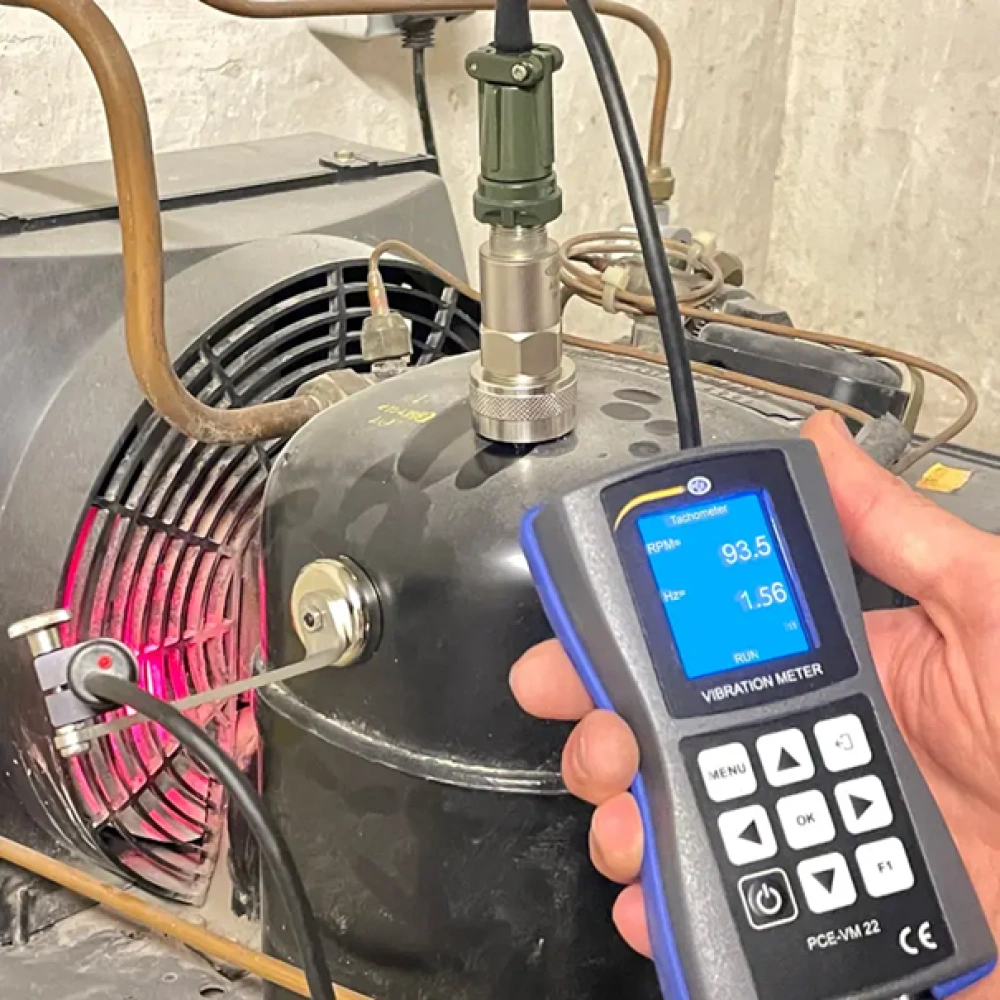

Pe lângă măsurarea vibrațiilor, accelerometrul are și o temperatură externă în infraroșu. senzor.Cu acest senzor de temperatură pot fi măsurate temperaturi ale suprafeței între -70 ... 380 °C / 158 ... 716 °F.O altă funcție de măsurare a contorului de vibrații este măsurarea vitezei fără contact.Aceasta înseamnă că numărul de rotații a sistemelor de ventilație, de exemplu, pot fi verificate cu contorul de vibrații.Accelerometrul
Dispune de o memorie de 4 GB. Datele de măsurare pot fi apoi transferate de la contorul de vibrații pe un PC. Este disponibil software gratuit pentru analiza datelor.
Datorită multe functii, accelerometrul este un instrument de masura aplicabil universal.Astfel, contorul de vibratii poate fi folosit, de exemplu, pentru lucrari de intretinere la generatoare sau motoare.Optional, contorul de vibratii poate fi echipat cu un certificat ISO.
REPERE
- Domeniu de măsurare 0 ... 200 m/s²
- Măsurarea temperaturii în infraroșu
- 4 GB stocare de date
- 8 ore de viață a bateriei
- Opțional cu certificat de calibrare ISO
- Analiză FFT și vizualizare unde vibrația
SPECIFICAȚIE
|
Frecvență |
|
|
Interval de măsurare |
1 ... 10.000 Hz |
|
Rezoluţie |
0,1 Hz |
|
Precizie |
±5 % |
|
|
|
|
Accelerare |
|
|
Interval de măsurare |
0 ... 200 m/s² |
|
Rezoluţie |
0,01 m/s² |
|
Precizie |
±5 % |
|
|
|
|
Viteză |
|
|
Interval de măsurare |
0 ... 200 mm/s |
|
Rezoluţie |
0,01 mm/s |
|
Precizie |
±5 % |
|
|
|
|
Deplasare |
|
|
Interval de măsurare |
0 ... 2000 µm |
|
Rezoluţie |
0,01 µm |
|
Precizie |
±5 % |
|
|
|
|
Măsurarea temperaturii în infraroșu |
|
|
Interval de măsurare |
-70 ... 380 °C / -94 ... 716 °F |
|
Rezoluţie |
0,1 °C / °F |
|
Precizie |
±0,5% la |
|
|
(0…+60°C), (32 ... 140 °F) |
|
|
±1% la |
|
|
(-40 ... 0, 60 ... 120 °C), (-40 ... 32, 140 ... 248 °F) |
|
|
±2% la |
|
|
(-70 ... -40, 120 ... 180 °C), |
|
|
(-94 ... -40, 248 ... 356 °F) |
|
|
±4% la |
|
|
(180 ... +380 °C), (356 ... 716 °F) |
|
Emisivitate |
1 fix |
|
|
|
|
Tahometru |
|
|
Interval de măsurare |
10 … 200.000 RPM |
|
Rezoluţie |
0,1 RPM |
|
Precizie |
±0,1% și ±1 RPM |
|
Unități |
RPM, Hz |
|
|
|
|
Specificații suplimentare pentru dispozitivul portabil |
|
|
Rezoluția spectrului FFT |
400, 800, 1600 de linii |
|
Interval dinamic |
106 dB |
|
Rezoluția convertorului A/D |
24 de biți |
|
Spatiu de depozitare |
4GB |
|
Afişa |
128 x 160 pixeli |
|
Interfețe |
Interfață micro USB |
|
Baterie de alimentare |
Baterie de 3,7 V, 1000 mAh |
|
Durata de viata a bateriei |
ca. 8 ore |
|
Sursa de alimentare pentru pachet de alimentare |
5 V DC, 1 A |
|
Conditii de operare |
0 ... 50 °C / 32 ... 122 °F, <85% RH, fără condensare |
|
Conditii de depozitare |
-20 ... 60 °C / -4 ... 140 °F, <85% RH, fără condensare |
|
Dimensiuni |
132 x 70 x 33 mm / 5,2 x 2,7 x 1,3" |
|
Greutate |
150 g / 5,3 oz |
|
|
|
|
Specificațiile senzorului de vibrații |
|
|
Sensibilitate |
100 mV/g |
|
Lungimea cablului |
ca. 1,5 m / 4,9 ft |
|
Conexiune |
2 pini MIL-DTL-5015 |
|
Materialul carcasei |
Oțel inoxidabil 316L |
|
Dimensiuni |
Ø25 x 53 mm / Ø0,98 x 2,08" |
|
Greutate |
86 g / 3,0 oz |
|
|
|
|
Specificații suport magnetic |
|
|
Diametru |
30 mm / 1,18" |
|
Forta magnetica |
20 kg / 44 lbs |
|
Filet de conectare |
1/4"-28 UNF feminin |
|
Cea mai mică rază |
20 mm / 0,78" |
|
|
|
|
Specificațiile senzorului în infraroșu și RPM |
|
|
Lungimea cablului |
ca. 1,2 m / 3,9 ft |
|
Dimensiuni |
Ø16 x 83 mm / Ø0,63 x 3,26" |
|
Greutate |
75 g / 2,6 oz |

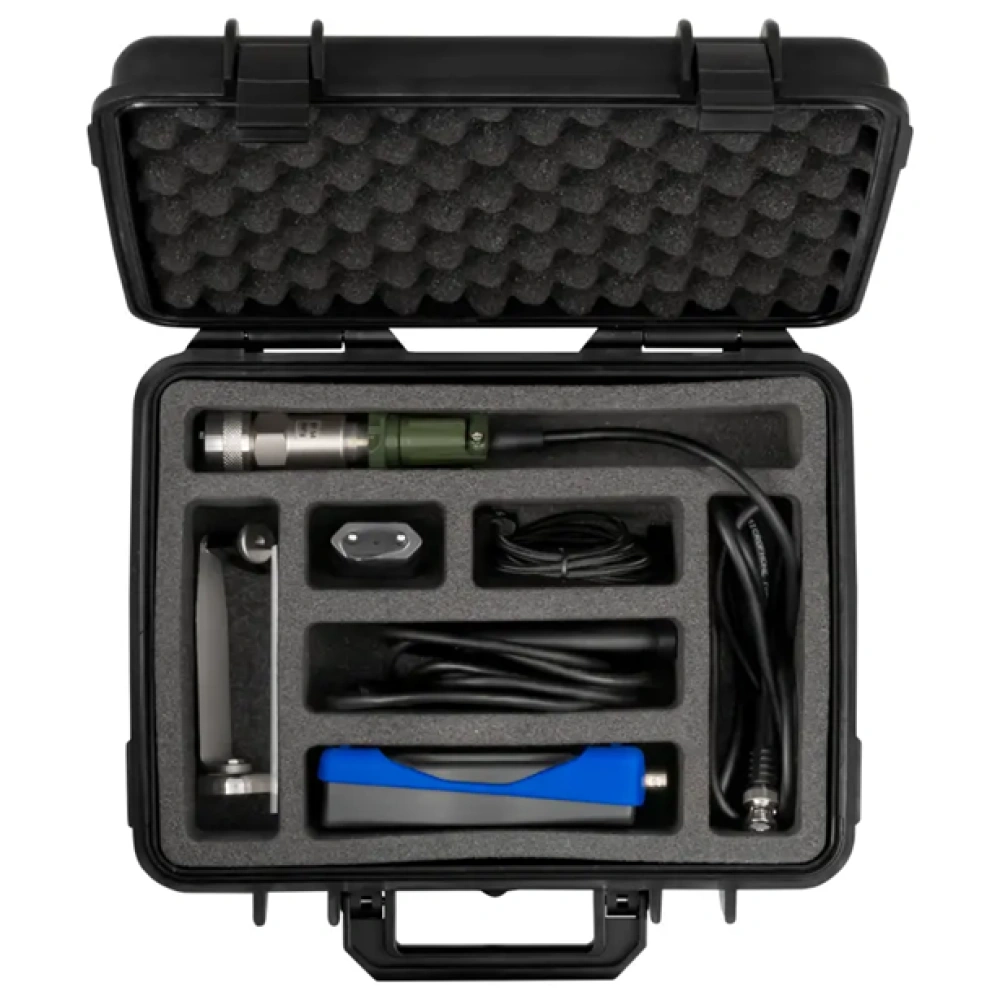

DOMENIUL DE LIVRARE
1 x Accelerometru PCE-VM 22
1 x Senzor de vibrații cu cablu de conectare și suport magnetic
1 x Senzor infraroșu cu senzor de viteză
1 x Suport magnetic
1 x adaptor de încărcare USB
1 x Cablu micro USB
1 x Carcasă de transport
1 x Manual de instrucțiuni
