Obturator pneumatic permanentbi- directional COTG tip TRANSGAZ

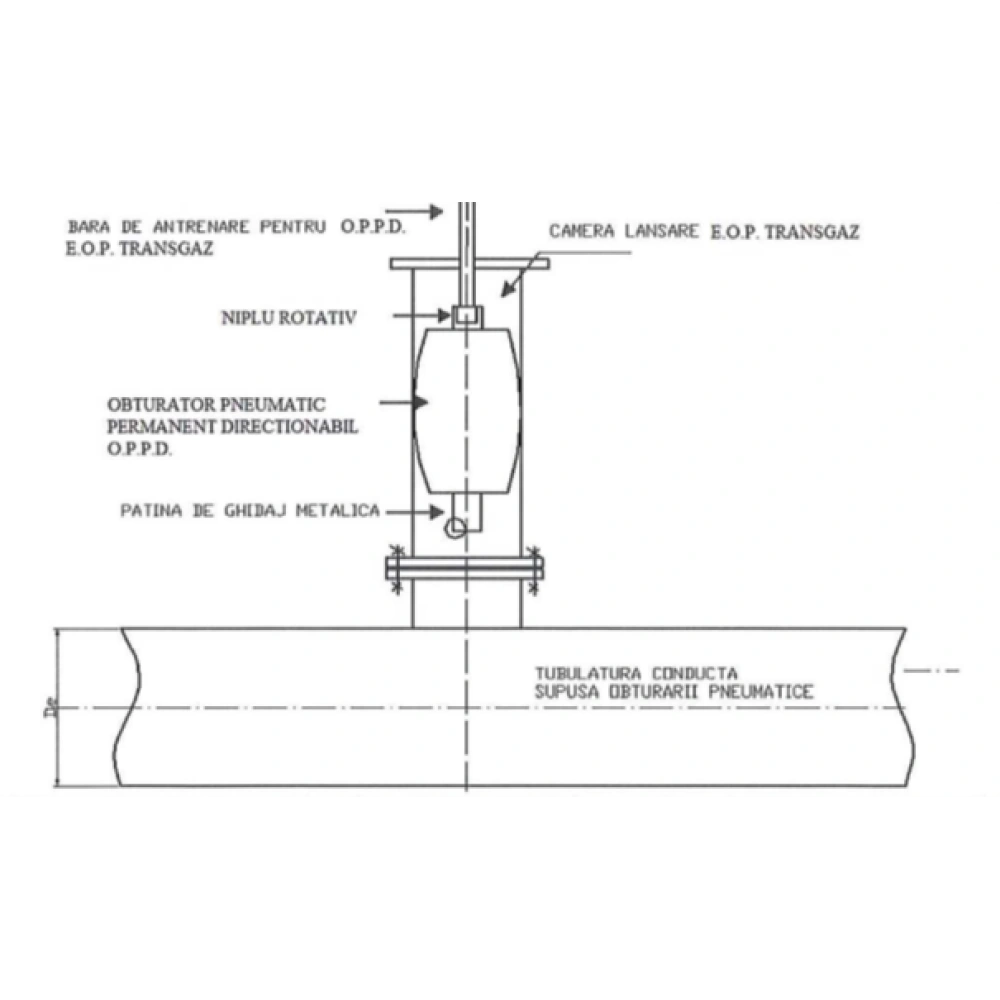

Acest tip de obturator bi-directional se utilizeaza prin sistemul HOT TAP la conductele metalice de gaze naturale aflate in functiune sau scoase din functiune cu scopul obturarii sectiunii de scurgere a acestora.
Diametre incepand de la 51 mm (2") pana la 1829 mm ( 72")
Ex. obturator directional 20" - 508 mm
Țara de origine STATELE UNITE ALE AMERICII

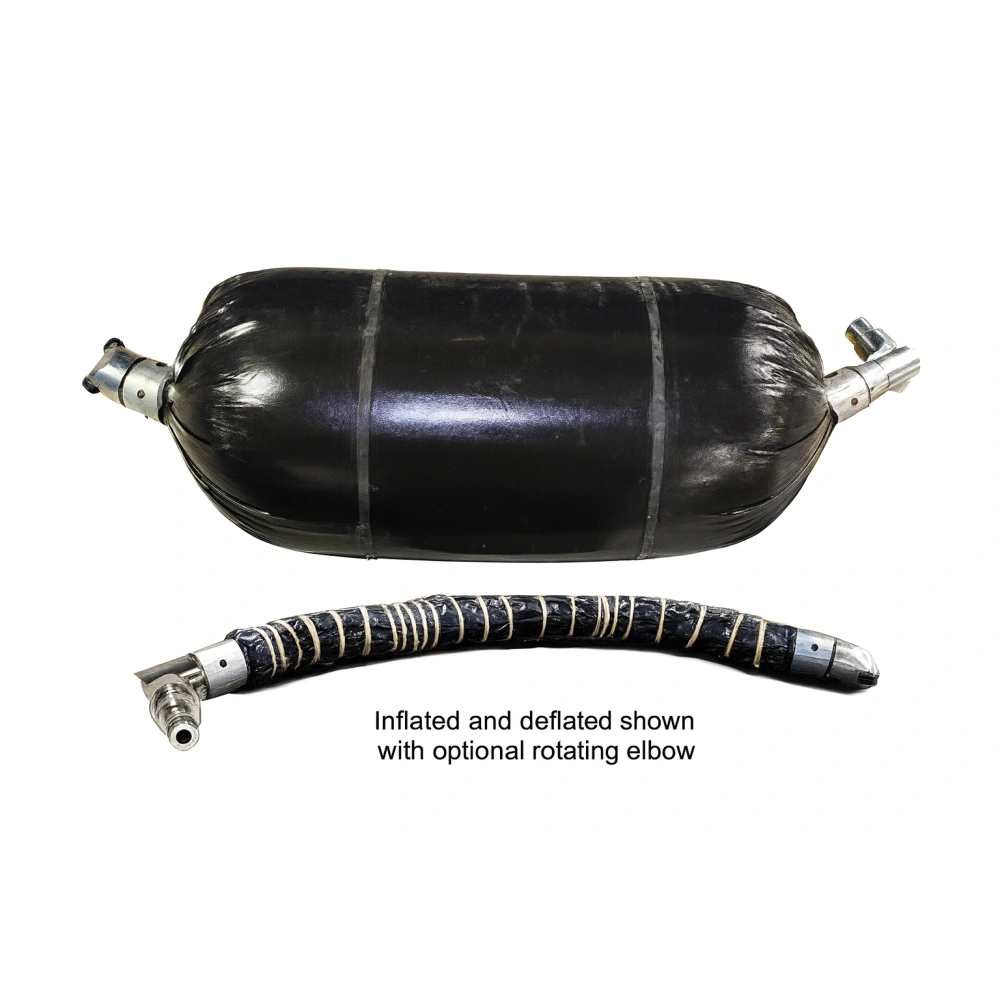

Diametru dezumflat 6,5" (165 mm)
Diametru orificiu de robinet fierbinte, min. 7,75" (197 mm)
Diametru maxim 20" (508 mm)
Lungime Dezumflat 69" (1753 mm)
Lungime, Contact 32" (813 mm)
Material, hardware Aluminiu și oțel carbon
Material, strat exterior Poliuretan armat cu nailon balistic
Înălțime maximă a conductei de presiune 20 psi (1,38 bar)/46,1 inchi (14,06 m)
Presiune, Umflare Max 40 psi (2,76 bari)
Numărul subcategoriei Sage W128
Greutate de livrare 41 lb (18,60 kg)
Temperatură maximă de serviciu F 65,5°C (150°F)
Avantajele sistemelor de obturatoare bi-directionale de țevi PeteStop® din seria 128
- Mai rapid – echipamente mai mici și mai ușoare.
- Mai puțin costisitor – este nevoie de o gaură mai mică și de echipamente mai mici, mai puțin timp pentru finalizare.
- Siguranță îmbunătățită - cea mai mică gaură de robinet și suprafața mai mare înseamnă mai puțină solicitare asupra țevii.
- Risc de mediu mai mic – cea mai mică gaură de robinet.
- Condiții anormale ale țevii - coroziune puternică, țeavă ondulată, cordon de sudură etc.
- Versatilitate – Majoritatea cerințelor de presiune, substanțe chimice și temperatură.
- Mediu de lucru cu spațiu limitat.
- Presiune minimă pentru etanșarea pe interiorul țevii.
- Reutilizabil – Poliuretan armat cu nailon balistic greu (disponibil Kevlar, Viton și altele).
- Se conformează mai bine țevii.
- Mai puțină solicitare asupra țevilor cu probleme de integritate structurală sau țeavă îmbătrânită față de oprirea mecanică.
- Complement excelent pentru opritorul mecanic acolo unde nu există o etanșare funcțională.
Cum funcționează opritoarele gonflabile pentru fir din seria 128?
PeteStop® seria 128 vă permite să blocați debitul într-o conductă sub presiune fără a opri sistemul. Această metodă rapidă și neintruzivă economisește timp, forță de muncă și reduce riscurile pentru mediu.
Proces pas cu pas:
- Perforați o gaură mică de evacuare - Conducta sub tensiune creează o gaură mică de evacuare, cea mai mică dintre sistemele PeteStop®.
- Introduceți dopul gonflabil - Dopul dezumflat este ghidat prin orificiul robinetului cu ajutorul unor unelte de inserție ușoare.
- Umflați pentru etanșare - În interiorul țevii, dopul se extinde și formează o etanșare strânsă pe peretele interior, oprind curgerea.
- Întreținere sau reparații complete - Odată cu debitul oprit, personalul poate accesa în siguranță zonele din aval pentru reparații, inspecții sau întreținere.
- Dezumflare și scoatere - După finalizarea procedurii, dopul este dezumflat și scos prin aceeași gaură de robinet.
- Închideți orificiul de robinet - Un dop de completare închide golul, repunând țeava în funcțiune.
Deoarece funcționează într-o atmosferă sub presiune, nu este nevoie să depresurizați sau să goliți conducta, ceea ce face ca seria 128 să fie potrivită pentru reparații de urgență sau operațiuni în care timpii de nefuncționare nu sunt tolerați.
Aplicații ale opritorului gonflabil de linie PeteStop® seria 128:
Opritorul gonflabil de conducte PeteStop® seria 128 este conceput pentru o varietate de aplicații de izolare a conductelor în diverse sectoare. Capacitatea sa de a bloca fluxul sub presiune cu întreruperi minime îl face excelent pentru întreținerea infrastructurii critice și pentru situații dificile de reparații.
- Sisteme municipale de apă și canalizare - Izolați secțiunile pentru întreținere sau reparații fără a perturba furnizarea serviciilor către zonele înconjurătoare.
- Întreținerea conductelor industriale - Efectuați inspecții, modernizări sau înlocuiri de valve în conductele sub presiune.
- Reparații de urgență a conductelor - Răspuns rapid la scurgeri sau daune, în special atunci când oprirea nu este o opțiune.
- Izolarea conductelor chimice și de utilități: O soluție sigură de blocare pentru liniile de procesare chimică, conductele de utilități și aplicațiile cu risc ridicat.
- Infrastructură îmbătrânită și lucrări de modernizare - Potrivite pentru conducte cu integritate structurală compromisă, suprafețe neuniforme sau condiții ovale.
